Обслуживание автоматики безопасности и управления котельных

Инженеры КИПиА и автоматики Группы Компаний НПК «Завод модульного энергооборудования» выполнят для Вас работы по обслуживанию автоматики котельной и обслуживании автоматики безопасности котельных, тепловых пунктов, систем отопления и вентиляции в Набережных Челнах и Республике Татарстан.

Мы специализируемся на обслуживании промышленной автоматики газовых котельных, дизельных и твердотопливных - как блочно-модульных, так и стационарных. Для нас нет нерешаемых задач!

Задачи автоматизации котельных

Автоматизация газовых котельных предназначена для:

• Безопасность - предотвращение аварийных ситуаций: утечка газа, отсутствие тяги в дымоходе, перегрев котлов, погасание пламени горелки, превышение давления теплоносителя (воды или пара).
• Энергоэффективность и учет энергии и топлива - уменьшение расхода газа при режимно-наладочных работах котлов и настройке режимов работы горелки, погодозависимого регулирования температуры воды, настройка работы насосов по давлению и расходу.
• Надежность работы - исключение аварийных остановок оборудования, регулирование температуры теплоносителя при изменении наружной температуры и тепловой нагрузки.
• Удобство эксплуатации котельной - вывод показателей и данных работы, мониторинг и диспетчеризация, архивы аварий - именно обслуживание автоматики котельной позволяет вносить правки в настройки и получать точные сведения на протяжении всего срока службы оборудования.

Нормативная и законодательная база обслуживания автоматики газовых котельных

При обслуживании автоматики котельных необходимо не забывать, что зачастую они относятся к опасным производственным объектам и поднадзорны Ростехнадзору.

Федеральные законы:

• Федеральный закон No 116-ФЗ от 21.07.1997 «О промышленной безопасности опасных производственных объектов». – Федеральный закон No 69-ФЗ от 31.03.1999 «О газоснабжении в Российской Федерации».
• Федеральный закон No 190-ФЗ от 27.07.2010 «О теплоснабжении».
• Федеральный закон No 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности».
• Федеральный закон No 384-ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений».

Нормы и правила в области промышленной безопасности (Ростехнадзора):

• «Правила безопасности систем газораспределения и газопотребления» (ФНП, утверждены приказом Ростехнадзора от 15.11.2013 No 542, с изменениями).
• «Правила безопасности опасных производственных объектов, использующих оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора от 25.03.2014 No 116, с изменениями).

Постановления Правительства РФ:

• Постановление Правительства РФ No 410 от 14.05.2013 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования» (включая Правила пользования газом и обеспечения безопасности при использовании и содержании ВДГО и ВКГО);
• Постановление Правительства РФ No 1479 от 16.09.2020 «Об утверждении Правил противопожарного режима в Российской Федерации».

Своды строительных правил и нормативы по котельным и системам газоснабжения:

• СП 89.13330 «Котельные установки» (актуализированная редакция СНиП II-35-76).
• СП 62.13330 «Газораспределительные системы» (актуализированная редакция СНиП 42-01-2002).
• СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003).

Отраслевые правила и регламенты и дополнительные указания:

• «Правила технической эксплуатации тепловых энергоустановок» (ПТЭ ТЭУ, утверждены приказом Минэнерго РФ от 24.03.2003 No 115, с изменениями).
• Паспорта оборудования и инструкции заводов‐изготовителей газовых котлов, горелок, автоматических регуляторов, контроллеров, газовой арматуры и средств контроля.
• Учебно‐методические пособия ВУЗов по котельным.

Обслуживание автоматики газовой котельной

Обслуживание всех систем и оборудования газовой котельной обязательно:

• 116-ФЗ и ФНП Ростехнадзора требуют от собственника поддерживать все элементы, влияющие на промышленную безопасность (в том числе автоматику и средства защиты), в исправном состоянии, проводить периодические проверки и оформление соответствующих документов.
• 69-ФЗ, ФНП «Правила безопасности систем газораспределения и газопотребления» и Постановление No 410 обязывают обслуживающую организацию обеспечивать безопасную эксплуатацию газового оборудования, включая исправную работу автоматики отключения газа, контроля пламени, датчиков давления и загазованности.
• 123-ФЗ и Правила противопожарного режима (Постановление No 1479) указана обязательность проверки работоспособности ОПС.

Укажем, что в действующей газовой котельной требуется:

• соблюдение регламентов технического обслуживания автоматики газовых котельных;
• проведения проверок и испытаний защит газовой автоматики безопасности;
• ведения журналов режимно-наладочных работ, работ по обслуживанию, актов испытаний и обкатки оборудования.

Если Вы не регулярно не обслуживаете автоматику, то это приведет к скрытым дефектам и неисправностям, возрастет риск несрабатывания или ложного срабатывания защиты по выбросу газа и перегреву теплоносителя, растет стоимость эксплуатации при повышенном расходе газа и аварийных остановок котлов, появляются риски штрафов со стороны инспекторов Ростехнадзора и МЧС РФ.

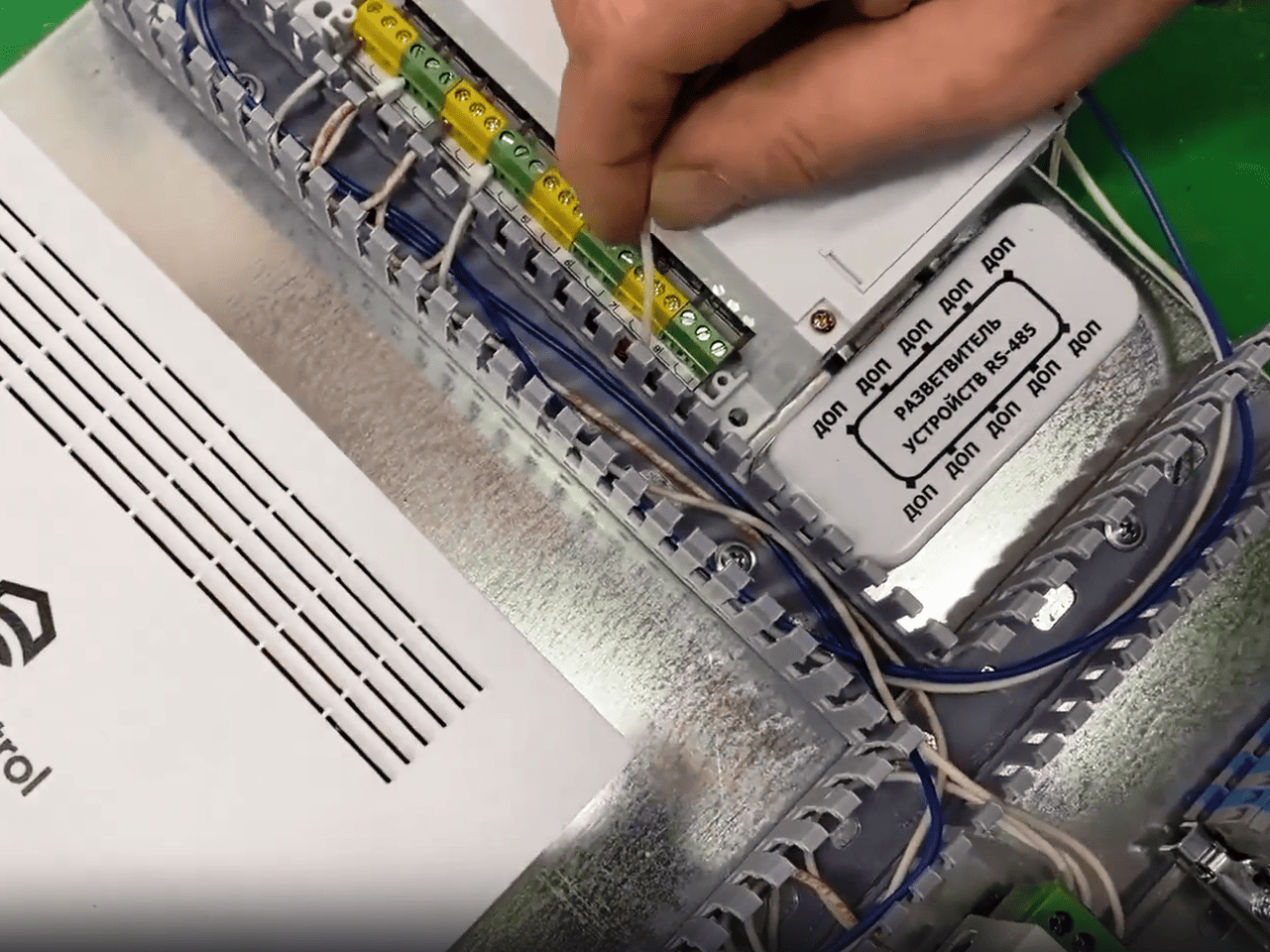

Комплексное обслуживание автоматики газовой котельной включает в себя:

• проверку работоспособности всей системы автоматизации и управления;
• обслуживание автоматики безопасности котельной;
• настройку газовых котлов и режимов работы (режимно-наладочные работы);
• профилактические и ремонтные мероприятия;
• оформление исполнительно-технической документации;
• список рекомендаций по по проведению предупредительно-ремонтных работ.

Далее раскроем для Вас каждый из вышеперечисленных блоков.

Проверка автоматики газовой котельной

Проводится с учетом требований ПТЭ ТЭУ, СП 89.13330, СП 62.13330, и инструкций завода‐изготовителя, и включает:

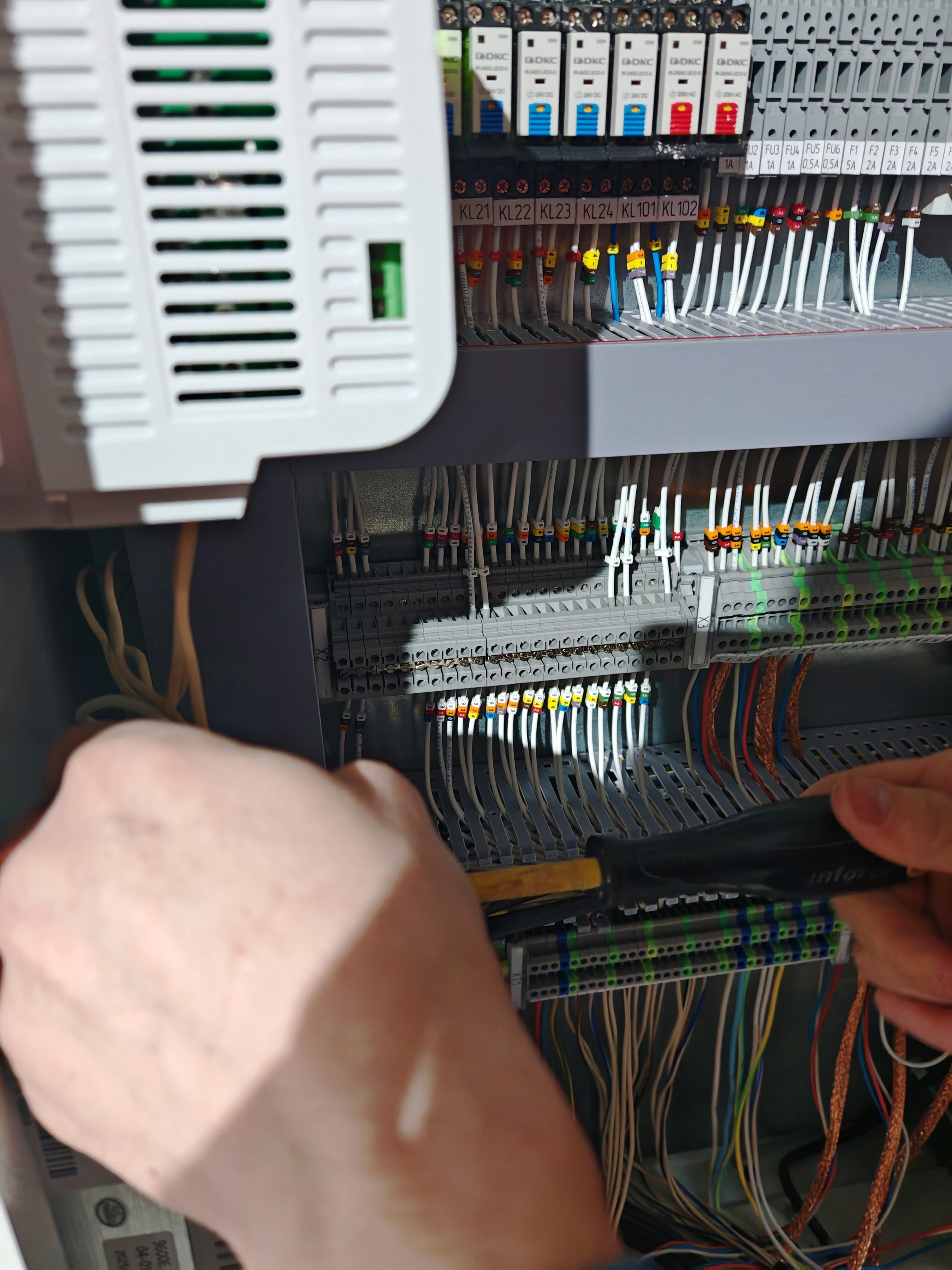

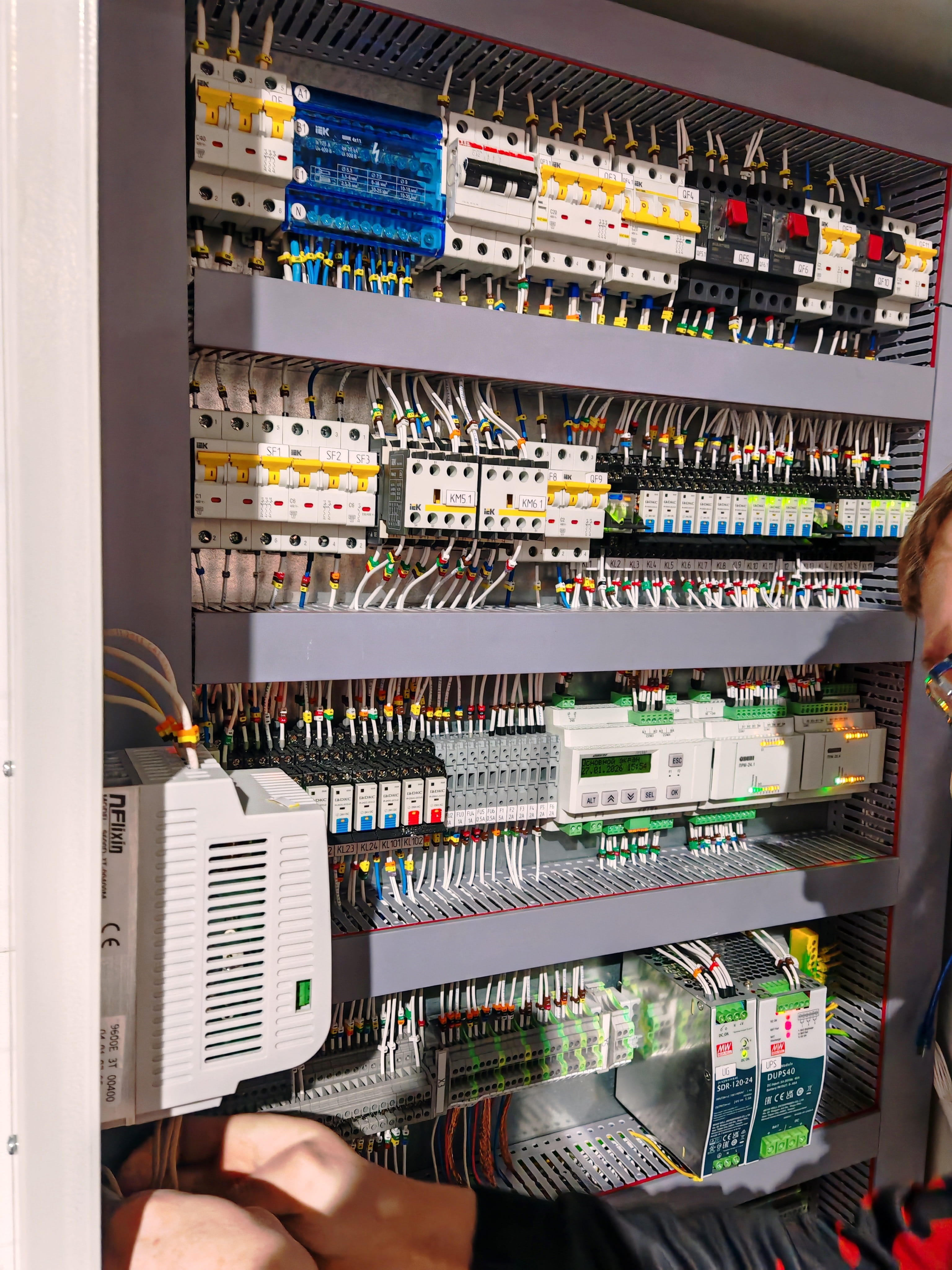

• Визуальный осмотр состояния шкафов управления, контроллеров, модулей, клеммных соединений, кабельных линий, заземления. Проверка соответствия фактических схем проектной документации.
• Функциональная проверка логики включения и отключения котлов, ступеней или модуляции горелок, работа насосов, смесительных узлов, запорно‐регулирующей арматуры, корректность работы сигнализации и индикации.
• Считывание и анализ архивов аварий, предупреждений и событий, выявление повторяющихся сбоев и нештатных режимов.
• Сопоставление настроек с нормами, проверка уставок по температуре и давлению, графиков регулирования и алгоритмов управления на предмет соответствия проектным решениям, СП и ПТЭ ТЭУ.

Обслуживание автоматики безопасности котельной

Это ключевой элемент промышленной и пожарной безопасности, особенно для ОПО, мы выполняем:

• Проверку датчиков безопасности: давление природного и сжиженного газа (до и после регуляторов), давление и температура теплоносителя, тяга и разрежение в дымоходе, датчики контроля пламени, датчики загазованности (метан, пропан‐бутан, при необходимости CO).
• Испытание срабатывания защит и блокировок: на основании эксплуатационной документаци, имитируются аварийные ситуации (падение/превышение давления газа, отсутствие тяги дымохода, перегрев теплоносителя в котлах, исчезновение пламени горелки, сигнал загазованности в помещении). Цель – убедиться, что автоматика безопасности котельной своевременно и надежно отключает подачу газа, останавливает работу котлов, полностью работоспособна.
• Контроль исполнительной арматуры: проверка газовых клапанов, отсечных устройств, приводов запорной арматуры, кнопок аварийного отключения газа, коррекция и, при необходимости, замена неисправных элементов.
• Проверку сигнализации и ОПС: аварийная и предупредительная индикация на щитах, передача сигналов на диспетчеризацию, корректность текстов и кодов сообщений.

Все результаты обслуживания автоматики безопасности котельной фиксируются в актах и журнале эксплуатации котельной, что соответствует требованиям норм и правил, и является подготовкой к проверке Ростехнадзора.

Настройка газовых котлов

После проверки автоматики выполняются работы по режимной наладке котлов и их настройке:

• Настройка уставок - температура теплоносителя и ГВС, давление, предельные и предупредительные значения по параметрам, уставки срабатывания защит – в пределах, предусмотренных СП 89.13330, и инструкциями производителей.
• Настройка режимов горения - параметры розжига, модуляции, ступеней мощности, оптимизация режимов для конкретных условий объекта. При наличии соответствующей системы управления – настройка соотношения газ/воздух по данным производителя.
• Согласование работы оборудования - координация работы нескольких котлов в каскадне, насосных групп, смесительных узлов и контуров теплопотребления, реализация погодозависимого и/или нагрузочного регулирования.

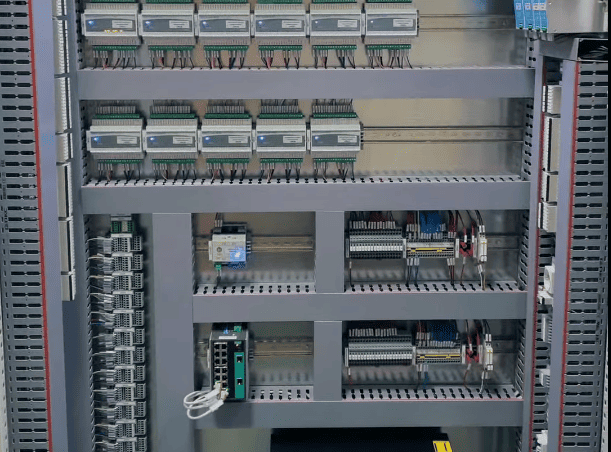

Ремонтные работы при обслуживании

В рамках обслуживания автоматики объектов энергетики выполняются:

• замена неисправных датчиков давления, температуры, тяги, загазованности, элементов контроля пламени;
• ремонт и замена модулей управления, блоков розжига, контроллеров, исполнительных механизмов;
• восстановление или замена поврежденных кабельных линий, клемм, разъемов;
• ревизия и восстановление маркировки проводов, приборов и арматуры;
• при необходимости – предложения по модернизации неисправной автоматики в соответствии с современными требованиями. Все мероприятия по ремонту согласуются с Заказчиком.

Документы по итогу работ по обслуживанию

По результатам обслуживания автоматики газовой котельной и обслуживания автоматики безопасности котельной оформляются:

• акт выполненных работ с перечнем операций;
• протоколы проверки и испытаний защит;
• записи в эксплуатационных журналах котельной;
• рекомендации по дальнейшей эксплуатации и, при необходимости, по устранению выявленных несоответствий нормам.

Такой пакет документов соответствует требованиям 116-ФЗ (фиксирование мероприятий по промышленной безопасности), ПТЭ ТЭУ (ведение эксплуатационной документации), Постановления No410 и Правил противопожарного режима.

Периодичность обслуживания газовых котельных

Как правило полное и комплексное обслуживание автоматики котельной проводится не реже 1 раза в год, перед началом отопительного сезона. Обслуживание автоматики безопасности котельной и проверка защит осуществляется в сроки, установленные эксплуатационной документацией (часто 1–2 раза в год либо согласно графику ППР).

Внеплановые проверки – после аварийных остановов, срабатывания защит, модернизации оборудования или замечаний надзорных органов.

При этом работы по визуальному осмотру и проверке работы газовой котельной проводятся ежемесячно, с отметкой в журнале эксплуатации котельной.
